ESP8266 – teploměr výměníku

Jednoduchý prototyp měření teploty výměníku pomocí D1 mini a DS18B20.

Prototyp, který funguje

D1 mini s ESP8266 měří teplotu trubky výměníku pomocí digitálního senzoru DS18B20. Data zpracovává ESPHome a zpřístupňuje je v Home Assistantu.

Zařízení je zatím provozováno jako funkční prototyp. Finální mechanické provedení a krabička nebyly dosud realizovány.

D1 miniESP8266DS18B20ESPHome

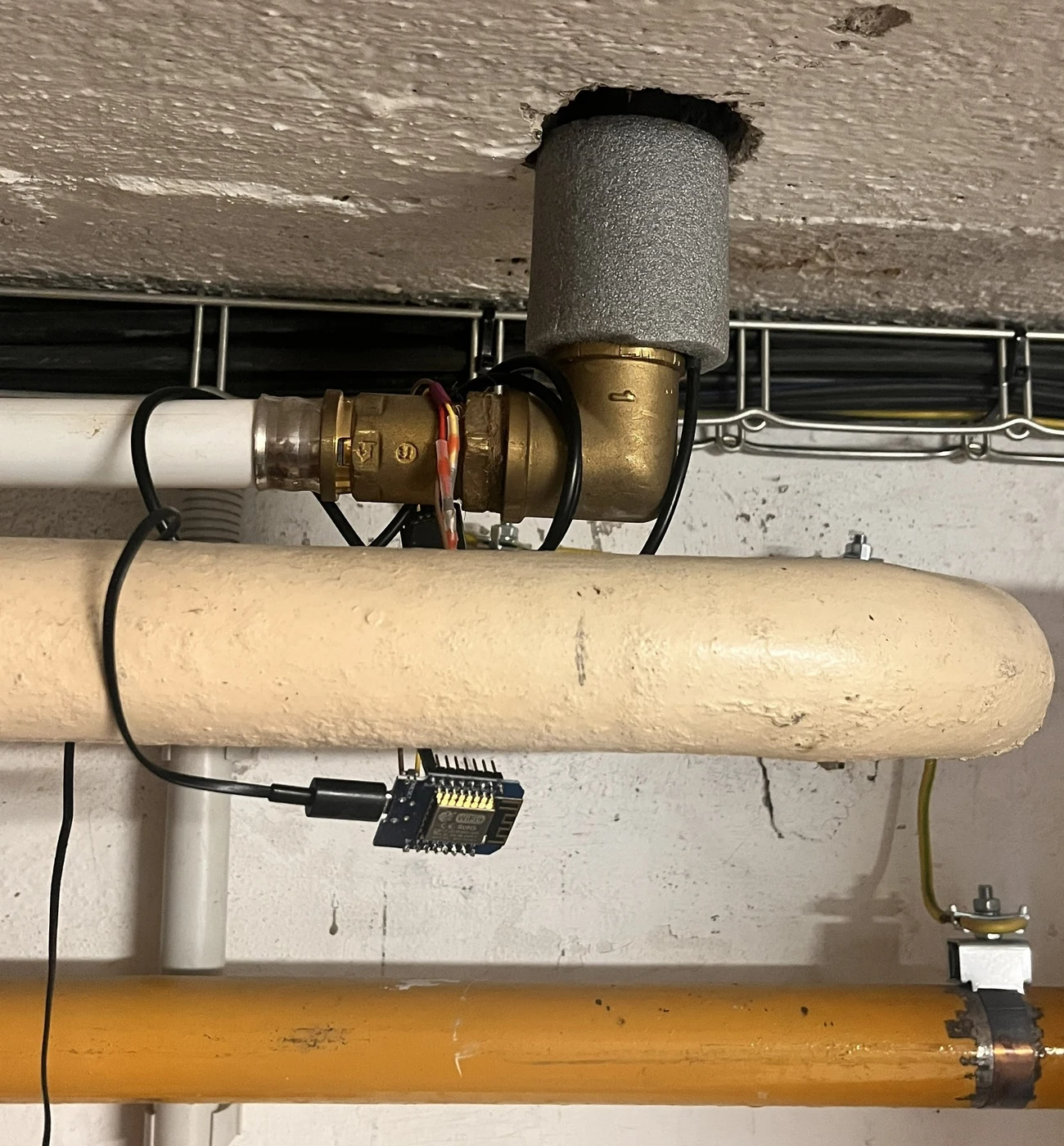

Funkční prototyp teploměru výměníku

Zapojení a provoz

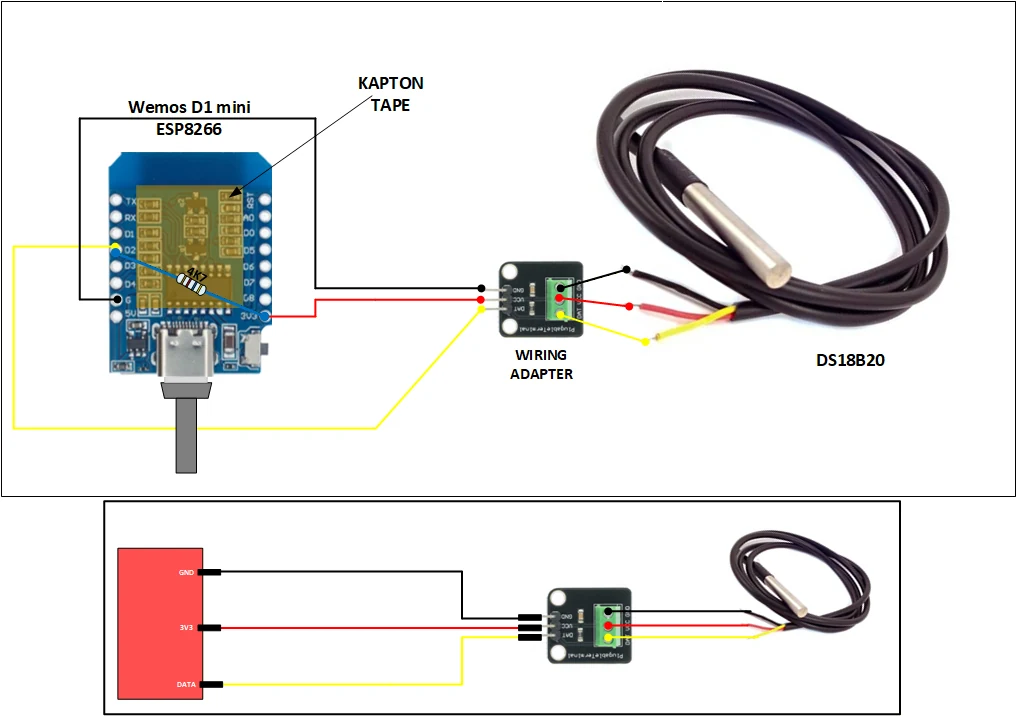

Schéma zapojení D1 mini a DS18B20
Zapojení D1 mini, adaptéru a senzoru DS18B20.

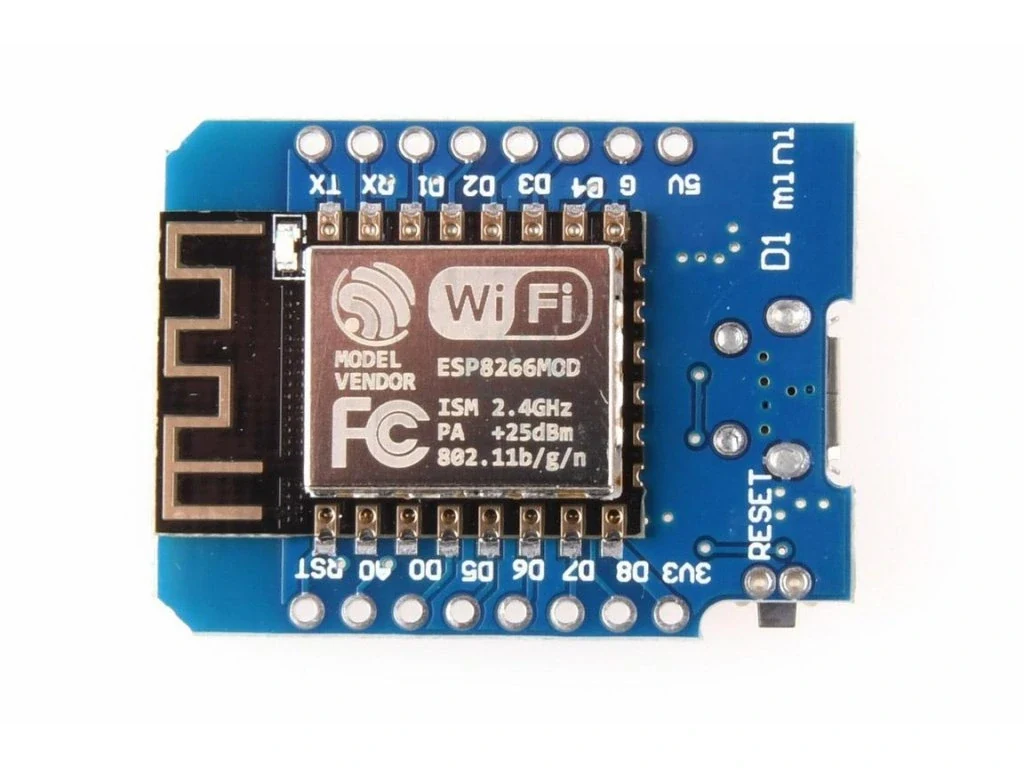

Senzor DS18B20
Použitá deska D1 mini ESP8266.

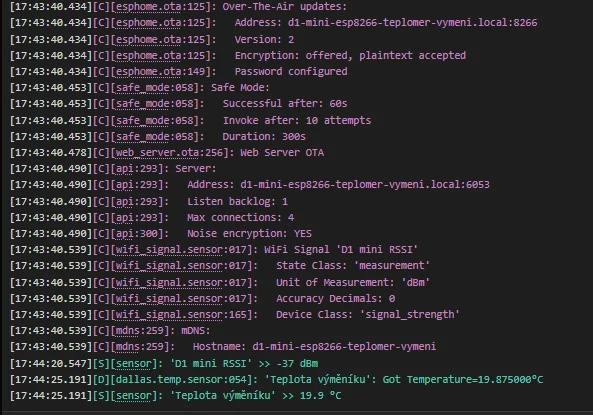

ESPHome log s teplotou výměníku
ESPHome log s naměřenou teplotou.
Další vývoj: Finální mechanické provedení zatím není prioritou. Prototyp ale plní svůj účel a může se později stát základem pro propracovanější měření nebo automatizaci.
